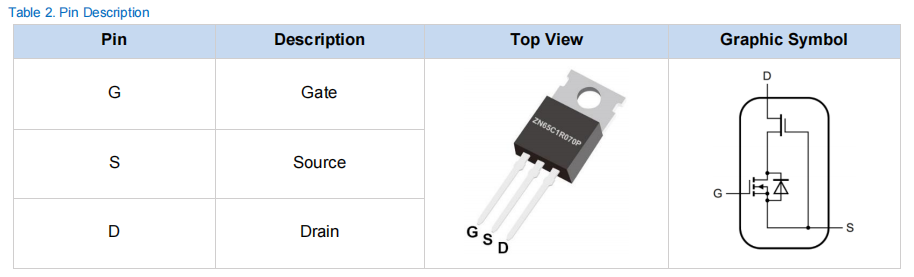

1200W通信電源GaN解決方案開關管采用我們的cascode GaN。這是一款650V，70mΩ氮化鎵(GaN)場效應管，采用TO-220封裝。它是一種常關器件，結合了最新的高壓GaN HEMT和低壓硅MOSFET，提供卓越的可靠性和性能。

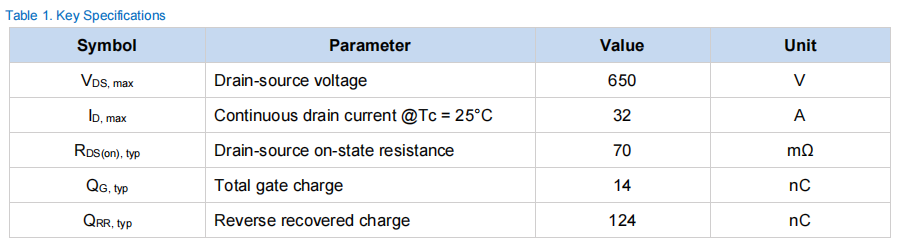

GaN 參數規格

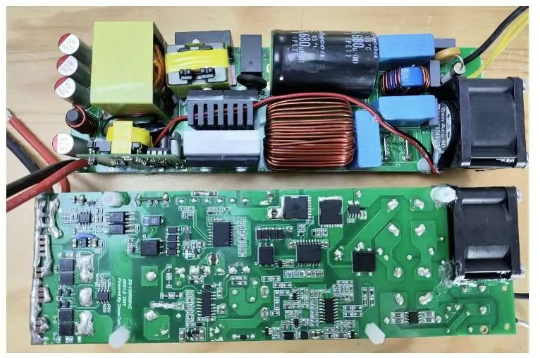

樣機實物圖
1200W 圖騰柱PFC+LLC通信電源解決方案采用固定53.5V輸出，無橋圖騰柱 PFC+非對稱半橋LLC+同步整流(SR)方案。
樣機PCBA方案尺寸:長276mm，寬64mm，高36mm，功率密度1.88W/cm^3，能效滿足80PLUS鈦金標準，滿足了通信電源對高效率小體積的追求。在Vin=230V，Vout=53.5V & lout=11.25A時，其整機峰值效率可達97.17%，在Vin=90V時輸出降額為600W。Vin=230V時整機PCBA滿載老化2小時溫度最高點不超過105°C。

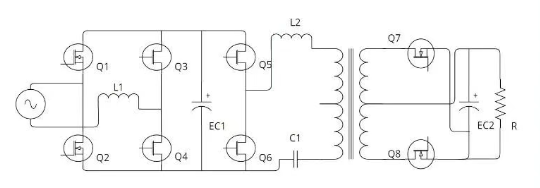

方案電路拓?fù)湓韴D
